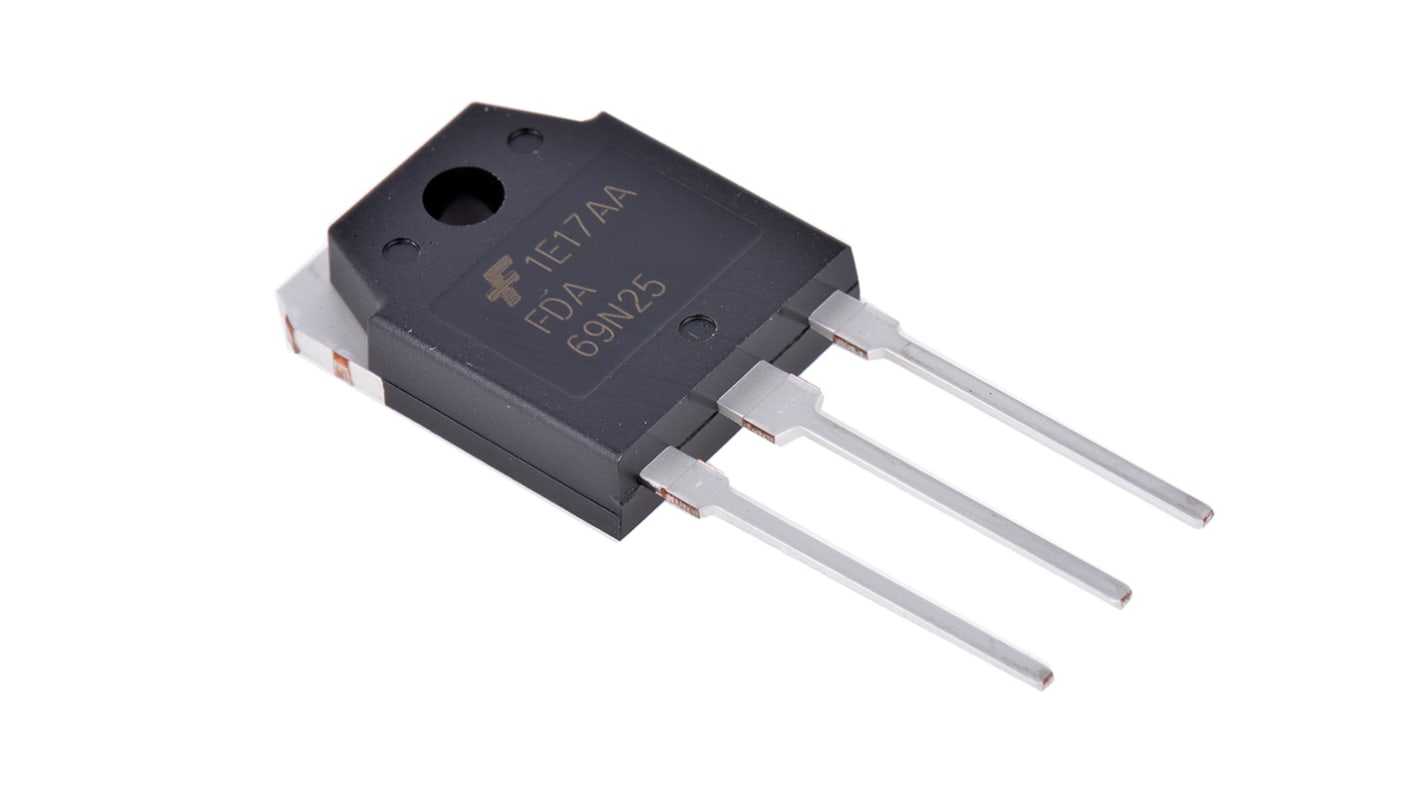

onsemi UniFET N-Channel MOSFET, 69 A, 250 V, 3-Pin TO-3PN FDA69N25
- RS Stock No.:
- 145-4400
- Mfr. Part No.:
- FDA69N25
- Brand:
- onsemi
Subtotal (1 tube of 30 units)*
£79.11
(exc. VAT)
£94.92
(inc. VAT)
FREE delivery for orders over £50.00
- 420 unit(s) ready to ship
Units | Per unit | Per Tube* |
---|---|---|
30 - 30 | £2.637 | £79.11 |
60 + | £2.479 | £74.37 |
*price indicative
- RS Stock No.:
- 145-4400
- Mfr. Part No.:
- FDA69N25
- Brand:
- onsemi
Select all | Attribute | Value |
---|---|---|
Brand | onsemi | |
Channel Type | N | |
Maximum Continuous Drain Current | 69 A | |
Maximum Drain Source Voltage | 250 V | |
Package Type | TO-3PN | |
Series | UniFET | |
Mounting Type | Through Hole | |
Pin Count | 3 | |
Maximum Drain Source Resistance | 41 mΩ | |
Channel Mode | Enhancement | |
Minimum Gate Threshold Voltage | 3V | |
Maximum Power Dissipation | 480 W | |
Transistor Configuration | Single | |
Maximum Gate Source Voltage | -30 V, +30 V | |
Number of Elements per Chip | 1 | |
Length | 15.8mm | |
Typical Gate Charge @ Vgs | 77 nC @ 10 V | |
Transistor Material | Si | |
Width | 5mm | |
Maximum Operating Temperature | +150 °C | |
Minimum Operating Temperature | -55 °C | |
Height | 20.1mm | |
Select all | ||
---|---|---|
Brand onsemi | ||
Channel Type N | ||
Maximum Continuous Drain Current 69 A | ||
Maximum Drain Source Voltage 250 V | ||
Package Type TO-3PN | ||
Series UniFET | ||
Mounting Type Through Hole | ||
Pin Count 3 | ||
Maximum Drain Source Resistance 41 mΩ | ||
Channel Mode Enhancement | ||
Minimum Gate Threshold Voltage 3V | ||
Maximum Power Dissipation 480 W | ||
Transistor Configuration Single | ||
Maximum Gate Source Voltage -30 V, +30 V | ||
Number of Elements per Chip 1 | ||
Length 15.8mm | ||
Typical Gate Charge @ Vgs 77 nC @ 10 V | ||
Transistor Material Si | ||
Width 5mm | ||
Maximum Operating Temperature +150 °C | ||
Minimum Operating Temperature -55 °C | ||
Height 20.1mm | ||
UniFET™ N-Channel MOSFET, Fairchild Semiconductor
UniFET™ MOSFETs are suitable for switching power converter applications, such as power factor correction (PFC), flat panel display (FPD) TV power, ATX (Advanced Technology eXtended) and electronic lamp ballasts.
ON Semi MOSFETs provide superior design reliability from reduced voltage spikes and overshoot, to lower junction capacitance and reverse recovery charge, to elimination of additional external components to keep systems up and running longer.
