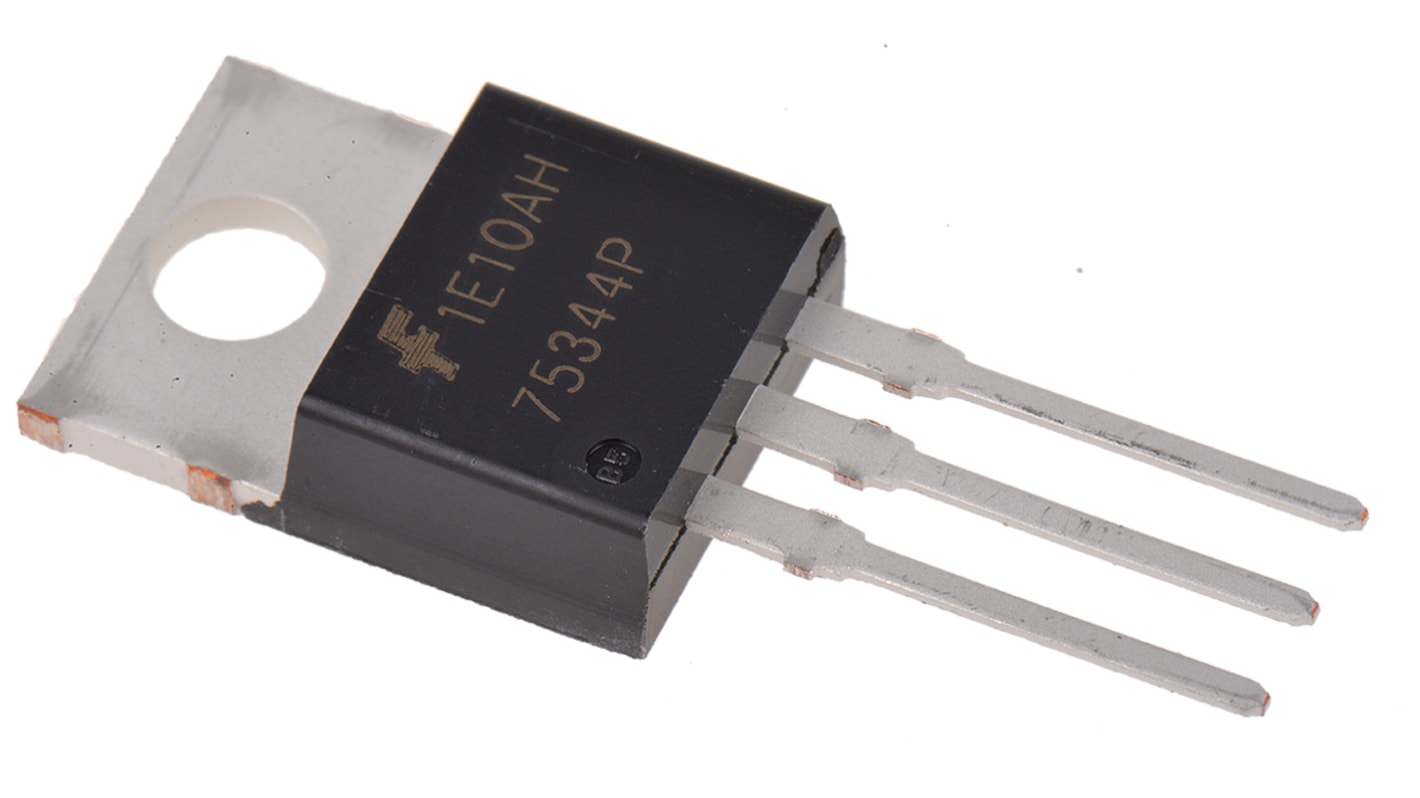

onsemi UltraFET N-Channel MOSFET, 75 A, 55 V, 3-Pin TO-220AB HUF75344P3
- RS Stock No.:
- 145-5462
- Mfr. Part No.:
- HUF75344P3
- Brand:
- onsemi
Subtotal (1 tube of 50 units)*
£73.15
(exc. VAT)
£87.80
(inc. VAT)
FREE delivery for orders over £50.00
- Shipping from 19 December 2025
Units | Per unit | Per Tube* |
---|---|---|
50 + | £1.463 | £73.15 |
*price indicative
- RS Stock No.:
- 145-5462
- Mfr. Part No.:
- HUF75344P3
- Brand:
- onsemi
Select all | Attribute | Value |
---|---|---|
Brand | onsemi | |
Channel Type | N | |
Maximum Continuous Drain Current | 75 A | |
Maximum Drain Source Voltage | 55 V | |
Series | UltraFET | |
Package Type | TO-220AB | |
Mounting Type | Through Hole | |
Pin Count | 3 | |
Maximum Drain Source Resistance | 8 mΩ | |
Channel Mode | Enhancement | |
Minimum Gate Threshold Voltage | 2V | |
Maximum Power Dissipation | 285 W | |
Transistor Configuration | Single | |
Maximum Gate Source Voltage | -20 V, +20 V | |
Width | 4.7mm | |
Number of Elements per Chip | 1 | |
Maximum Operating Temperature | +175 °C | |
Transistor Material | Si | |
Typical Gate Charge @ Vgs | 175 nC @ 20 V | |
Length | 10.67mm | |
Height | 16.3mm | |
Minimum Operating Temperature | -55 °C | |
Select all | ||
---|---|---|
Brand onsemi | ||
Channel Type N | ||
Maximum Continuous Drain Current 75 A | ||
Maximum Drain Source Voltage 55 V | ||
Series UltraFET | ||
Package Type TO-220AB | ||
Mounting Type Through Hole | ||
Pin Count 3 | ||
Maximum Drain Source Resistance 8 mΩ | ||
Channel Mode Enhancement | ||
Minimum Gate Threshold Voltage 2V | ||
Maximum Power Dissipation 285 W | ||
Transistor Configuration Single | ||
Maximum Gate Source Voltage -20 V, +20 V | ||
Width 4.7mm | ||
Number of Elements per Chip 1 | ||
Maximum Operating Temperature +175 °C | ||
Transistor Material Si | ||
Typical Gate Charge @ Vgs 175 nC @ 20 V | ||
Length 10.67mm | ||
Height 16.3mm | ||
Minimum Operating Temperature -55 °C | ||
UltraFET® MOSFET, Fairchild Semiconductor
Applications in high frequency DC to DC converters, switching regulators, motor drivers, low-voltage bus switches, and power management.
ON Semi MOSFETs provide superior design reliability from reduced voltage spikes and overshoot, to lower junction capacitance and reverse recovery charge, to elimination of additional external components to keep systems up and running longer.
