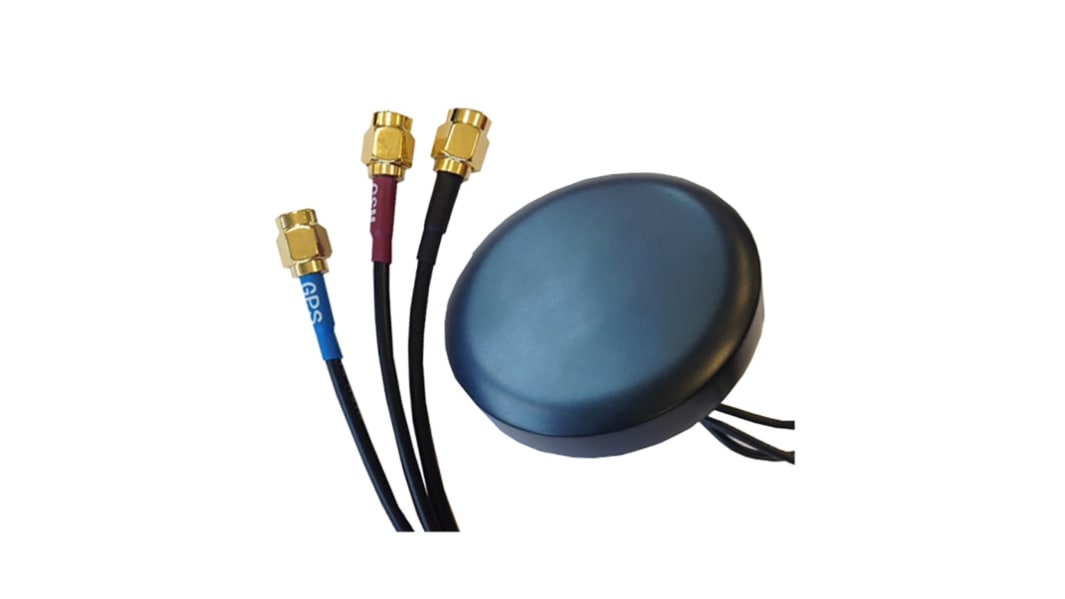

RF Solutions ANT-GGWPUKS-SMA Puck Multiband Antenna with SMA Connector, 2G (GSM/GPRS), 3G (UTMS), GPS, WiFi
- RS Stock No.:
- 146-3504
- Mfr. Part No.:
- ANT-GGWPUKS-SMA
- Brand:
- RF Solutions
83 In stock - FREE next working day delivery available
3 available from Europe for delivery within 2 working day(s).
Price Each
£35.43
(exc. VAT)
£42.52
(inc. VAT)
Units | Per unit |
---|---|
1 + | £35.43 |
- RS Stock No.:
- 146-3504
- Mfr. Part No.:
- ANT-GGWPUKS-SMA
- Brand:
- RF Solutions
Technical Reference
Legislation and Compliance
- COO (Country of Origin):
- CN
Product Details
Freq: 2400-2483.5MHz
Band width: 83.5MHz
Gain: 3dBi
VSWR <2.0
Linear Polarisation
Impendence 50ohm
GPS Antenna
Freq: 1575.42MHz +/- 1MHz
Gain: 2dBic (LNA: 28+/-2dB)
Noise Figure <1.5
VSWR <1.5 (LNA <2.0)
Supply voltage 2.2-5V DC
Ex-band Att:12dB@CF+50MHz/16dB@CF-50MHz
Band Width CF+-5MHz
Polarisation RHCP
Axial Ratio 3db
Impendance 50ohm
Current consumption 5-15mA
GSM Antenna
Freq: 824-960MHz/1710-2170MHz
Gain: 2.0dBi
VSWR <2.0
Linear polarisation
Impendence 50ohm
Band width: 83.5MHz
Gain: 3dBi
VSWR <2.0
Linear Polarisation
Impendence 50ohm
GPS Antenna
Freq: 1575.42MHz +/- 1MHz
Gain: 2dBic (LNA: 28+/-2dB)
Noise Figure <1.5
VSWR <1.5 (LNA <2.0)
Supply voltage 2.2-5V DC
Ex-band Att:12dB@CF+50MHz/16dB@CF-50MHz
Band Width CF+-5MHz
Polarisation RHCP
Axial Ratio 3db
Impendance 50ohm
Current consumption 5-15mA
GSM Antenna
Freq: 824-960MHz/1710-2170MHz
Gain: 2.0dBi
VSWR <2.0
Linear polarisation
Impendence 50ohm
Specifications
Attribute | Value |
---|---|
RF Protocols | 2G (GSM/GPRS), 3G (UTMS), GPS, WiFi |
Frequency Range | 1575.42 (GPS) MHz, 2400 → 2483.5 (WiFi) MHz, 824 → 960 (GSM) MHz |
Connector Type | SMA |
Antenna Physical Form | Puck |
Gain | 3dBi |
Antenna Mounting Type | Direct |
Lead Length | 3m |
Antenna Directivity | Omnidirectional |
