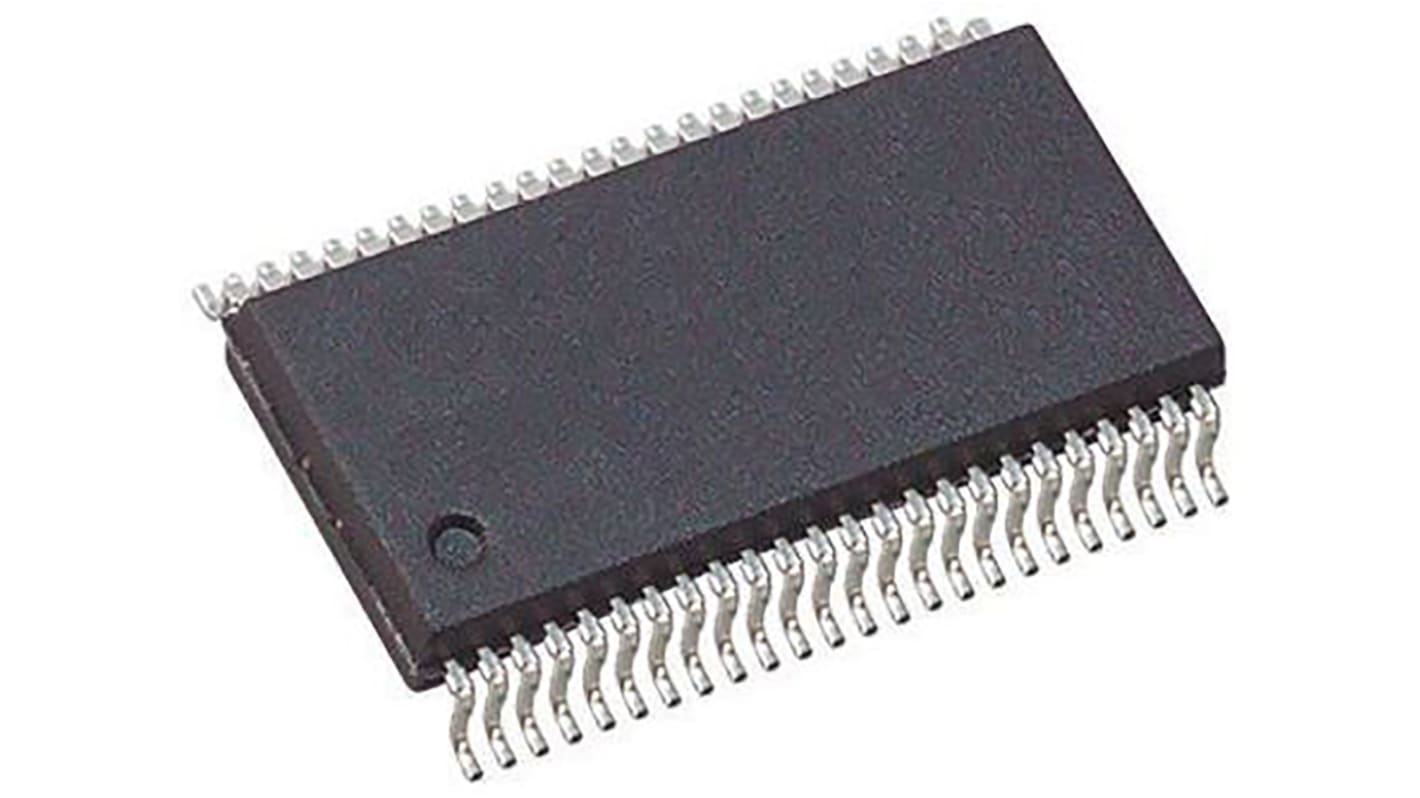

Texas Instruments 74ALVC164245DGGT, Dual Bus Transceiver, 16-Bit Non-Inverting LVTTL, 48-Pin TSSOP
- RS Stock No.:
- 662-6374
- Mfr. Part No.:
- 74ALVC164245DGGT
- Brand:
- Texas Instruments
- RS Stock No.:
- 662-6374
- Mfr. Part No.:
- 74ALVC164245DGGT
- Brand:
- Texas Instruments
Select all | Attribute | Value |
---|---|---|
Brand | Texas Instruments | |
Logic Family | ALVC | |
Logic Function | Bus Transceiver | |
Number of Elements per Chip | 2 | |
Number of Channels per Chip | 16 | |
Polarity | Non-Inverting | |
Mounting Type | Surface Mount | |
Package Type | TSSOP | |
Pin Count | 48 | |
Input Level | LVTTL | |
Output Level | LVTTL | |
Maximum High Level Output Current | -24mA | |
Maximum Low Level Output Current | 24mA | |
Maximum Propagation Delay Time @ Maximum CL | 5.8 ns@ 5 V | |
Dimensions | 12.5 x 6.1 x 1.15mm | |
Propagation Delay Test Condition | 50pF | |
Length | 12.5mm | |
Maximum Operating Supply Voltage | 3.6 V, 5.5 V | |
Width | 6.1mm | |
Minimum Operating Supply Voltage | 2.3 V, 3 V | |
Minimum Operating Temperature | -40 °C | |
Height | 1.15mm | |
Maximum Operating Temperature | +85 °C | |
Select all | ||
---|---|---|
Brand Texas Instruments | ||
Logic Family ALVC | ||
Logic Function Bus Transceiver | ||
Number of Elements per Chip 2 | ||
Number of Channels per Chip 16 | ||
Polarity Non-Inverting | ||
Mounting Type Surface Mount | ||
Package Type TSSOP | ||
Pin Count 48 | ||
Input Level LVTTL | ||
Output Level LVTTL | ||
Maximum High Level Output Current -24mA | ||
Maximum Low Level Output Current 24mA | ||
Maximum Propagation Delay Time @ Maximum CL 5.8 ns@ 5 V | ||
Dimensions 12.5 x 6.1 x 1.15mm | ||
Propagation Delay Test Condition 50pF | ||
Length 12.5mm | ||
Maximum Operating Supply Voltage 3.6 V, 5.5 V | ||
Width 6.1mm | ||
Minimum Operating Supply Voltage 2.3 V, 3 V | ||
Minimum Operating Temperature -40 °C | ||
Height 1.15mm | ||
Maximum Operating Temperature +85 °C | ||
