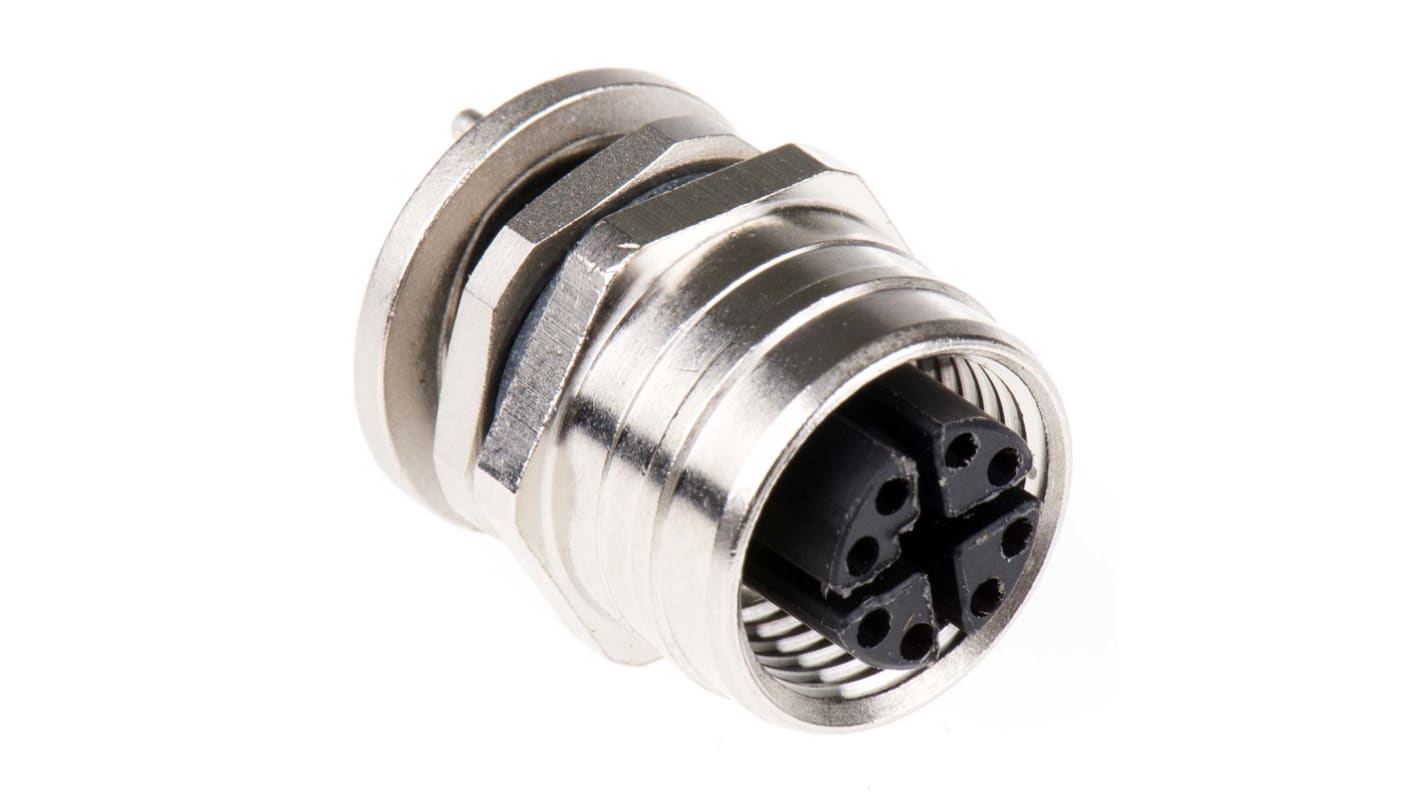

Molex Circular Connector, 8 Contacts, Panel Mount, PCB Mount, M12 Connector, Socket, Female, IP67, Micro-Change Series
- RS Stock No.:
- 820-7016
- Mfr. Part No.:
- 120341-0075
- Brand:
- Molex
Discontinued product
- RS Stock No.:
- 820-7016
- Mfr. Part No.:
- 120341-0075
- Brand:
- Molex
Technical Reference
Legislation and Compliance
- COO (Country of Origin):
- DE
Product Details
Molex Micro-Change M12 CAT6A Receptacles
Molex Micro-Change M12 CAT6A, 120341 series industrial ethernet receptacle connectors, X coded PCB mounted.Used in conjuction with M12 cordset 820-7029 found elsewhere in this range. These durable front panel mounting PCB connectors feature a nickel plated brass body are IP67 rated and have a maximum current of 5A and voltage rating of 48V per contact.
IP67 Rated
M12 CAT6A receptacle
Operating temperature range -40 to +70 °C
M12 CAT6A receptacle
Operating temperature range -40 to +70 °C
Approvals
RoHS
BRAD - M12
Specifications
Attribute | Value |
---|---|
Number of Contacts | 8 |
Mounting Type | Panel Mount, PCB Mount |
Connector Size | M12 |
Plug/Socket | Socket |
Contact Gender | Female |
Termination Method | Solder |
IP Rating | IP67 |
Current Rating | 500.0mA |
Body Orientation | Straight |
Series | Micro-Change |
Voltage Rating | 48.0 V |
Coding | X |
Mating Type | Screw On |
Housing Material | Nickel |
Contact Plating | Gold over Nickel |
Minimum Operating Temperature | -40°C |
Series Number | 120341 |
Maximum Operating Temperature | +70°C |
Contact Material | Brass |
- RS Stock No.:
- 820-7016
- Mfr. Part No.:
- 120341-0075
- Brand:
- Molex
