- RS Stock No.:
- 169-6886
- Mfr. Part No.:
- SC-10-100
- Brand:
- KEMET
- RS Stock No.:
- 169-6886
- Mfr. Part No.:
- SC-10-100
- Brand:
- KEMET
Technical Reference
Legislation and Compliance
- COO (Country of Origin):
- VN
Product Details

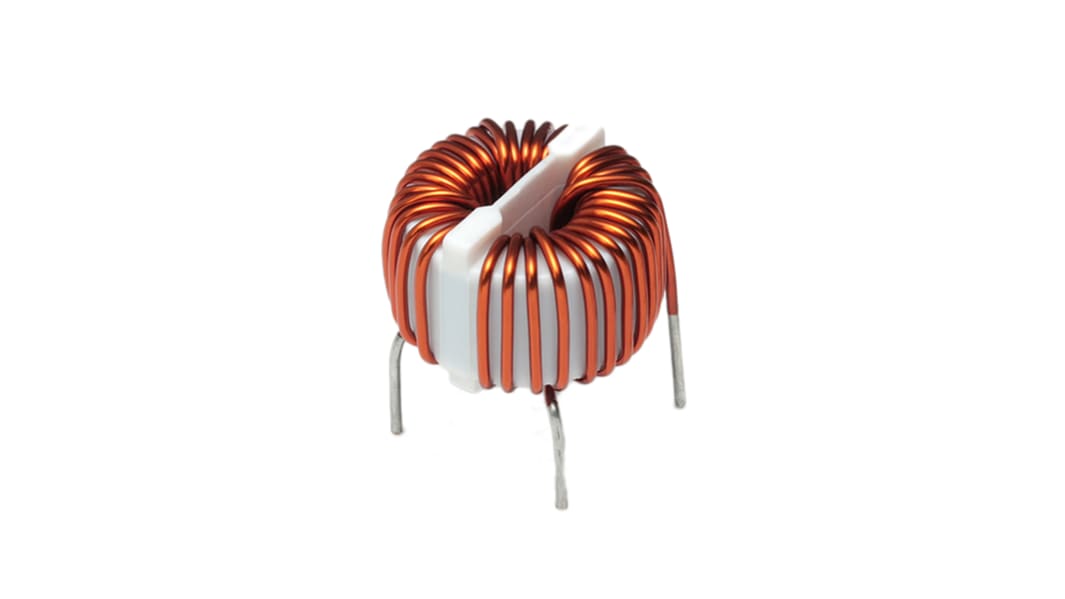

Kemet SC Series Common Mode Chokes
Kemet standard type SC coil AC line filters are suitable for use as comon mode chokes and in consumer electronics. A wide range of different sizes and specifications are available.
Rated currents up to 30 A
DC resistances as low as 6 mΩ
Inductances of up to 8 mH
DC resistances as low as 6 mΩ
Inductances of up to 8 mH
Specifications
Attribute | Value |
---|---|
Inductance | 1 mH |
Series | SC |
Test Frequency | 100 KHz |
DC Resistance | 20mΩ |
Maximum Current | 10 A |
Dimensions | 34 x 24 x 34mm |
Operating Temperature Range | -25°C → +105°C |
Mounting Type | Through Hole |
Termination Style | Solder Pad |
Height | 34mm |
Depth | 24mm |
Length | 34mm |
Maximum Operating Temperature | +105°C |
Minimum Operating Temperature | -25°C |
